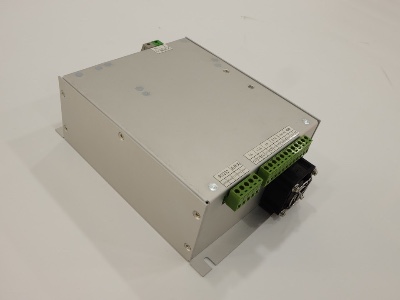

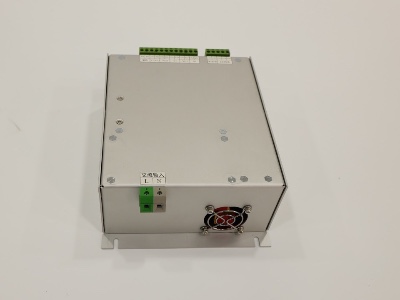

DUP-101Q-IDA02 直流不间断电源

产品参数

• 环境条件

  工作温度： -20℃至 +55℃

  储存温度：-45℃至 +70℃

  相对湿度：≤95% ，并且在该湿度条件下能抵抗盐雾、油雾和霉菌的影响

  散热方式：自然冷却

  大气压力：86kPa至 106kPa










• 电气特性

  输出电压：

    24V1 和 24V2：24 ± 1%（空载）和VO ± 1% （满载）

    +6V/5V1： +6±0.1V （空载）和 VO ±0.2V（满载）

    -6V： -6±0.1V （空载）和 VO ±0.1V（满载）

    +5V2： 5V±0.1V （空载）和 VO±0.1V（满载）

  输出电流：

    24V1： 1.5A

    24V2： 1A

    +6V/5V1： 1A/1.5A

    -6V： 0.5A

    +5V2： 1A

  输出控制：总开关控制，具备多种电压输出的控制功能，其中24V1 和 24V2 共地但单独输出，±6V （ 5V1 ）、+5V2 、 24V1 （ 24V2）单独输出且不共地，隔离输出， +6V 和 5V1共用一个端子并由外置开关控制。










• 电源输入特性

  输入电压范围为 AC187~264V，适应较宽的电压输入，保证电源在不同电网条件下的稳定运行。







• 安规特性

  抗电强度：

    输入对输出：1500Vac/10mA/1min ，无击穿、无飞弧现象，漏电电流≤10mA

    输入对外壳：1500Vac/10mA/1min

    输出对外壳：500Vac/10mA/1min

  绝缘电阻：

    输入输出对外壳：在湿度20%-80% 、温度15-35° C 条件下≥ 50MΩ；在湿度95% 、温度 40 ±°C 条件下≥ 5M Ω










• 定制特性

  可根据客户的要求定制
